SWJK-3架空线路接地故障定位仪
-
产品图片

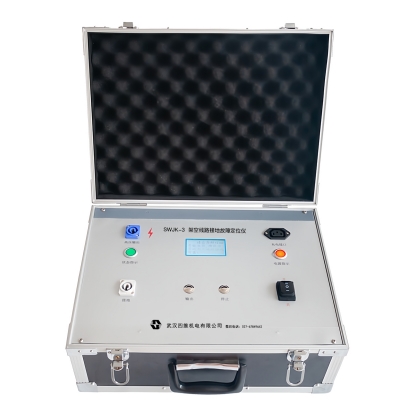

SWJK-3架空线路接地故障定位仪
产品介绍
架空线接地故障定位仪，用于6kV、10kV、20kV、35kV架空线路单相接地故障点的查找。对于瓷瓶击穿、避雷器击穿等隐蔽性接地故障，查找快速，省时省力，可缩短60%的查找时间。
产品特点
◆查找快速准确
故障查找快速，故障点误差不超过1米。
◆ 携带、使用方便
信号源采用锂电池供电，体积小、重量轻，携带方便，自带电源，无需发电机，可车载充电。
◆ 操作安全、可靠
操作人员通过绝缘杆操作，装置内部设有过压保护，确保操作安全。
产品参数
输出交流检测电流 | 0～40±2mA |
输出交流检测电压 | 0～3kV |
输出直流接地阻抗电流 | 0～37±2mA |
输出直流接地阻抗电压 | 0～4.2kV |
接地阻抗电流精度 | ±1mA |
交流检测信号输出精度 | ±1mA |
输出功率 | 有效最大输出功率95W |
测量范围 | 接地电阻≤100kΩ |
检测线路长度 | ≤100km |
接地阻抗测量 | 0～2000 kΩ |
接地阻抗测量精度 | 10%±2kΩ |
信号回路开路保护时间 | ≤1S |
信号输出回路完整性检测保护时间 | ≤2S |
检测信号波动告警门限 | ±2mA |
开路识别电流门限 | ≤2mA |
无操作自动断电时间 | 0～10S |
