SWYJ-4二次压降及负荷测试仪
-

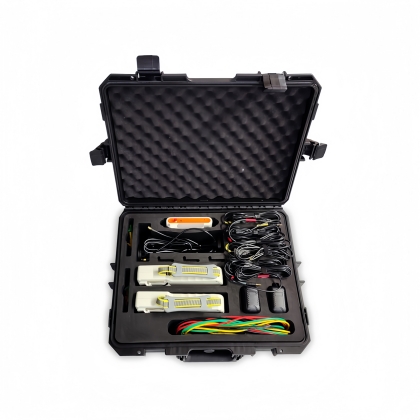

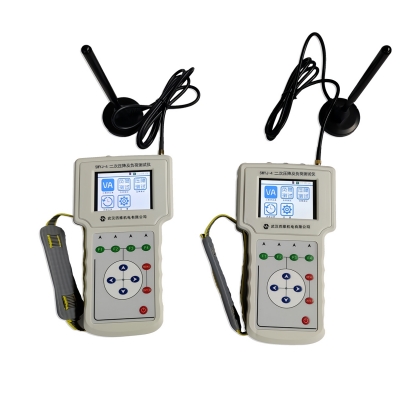

产品图片
SWYJ-4二次压降及负荷测试仪
产品介绍
二次压降及负荷测试仪又称无线二次压降测试仪、互感器二次压降负荷在线测试仪,单台主机可以完成三相电压、电流、相位、频率、功率、功率因数、三相不平衡度等电参数的高精度测量,具有体积小，重量轻，携带方便，接线简单，测试准确等优点。
产品特点
◆ 分布式无线同步测量伏安相位等电参数，无线同步测量六路电压幅值相位，可单相或者三相测量二次压降，自动计算比差，角差值。
◆单独使用可当作二次负荷在线测试仪和三相伏安相位表
◆ 不需要在电能表侧和PT端侧之间拉设临时电缆，避免由于电缆绝缘或者操作问题造成的PT二次短路
◆ 采用无线作为通信方式，避免了载波通信方式对二次测量回路的污染，影响电能计量准确性
◆具有抗谐波干扰的功能，在有谐波的情况下，依然保持测量精度
产品参数
类型 | 测量范围 | 单位 | 误差 | 分辨率 |
比差 | 0.001～99.9 | % | DX=±（X×1% +Y×1 %±0.02%） | 0.001 |
角差 | 0.01～999.9 | ‘ | DY=±（X×1% +Y×1%±0.5分） | 0.01 |
PT二次导纳 | 1.00～99.9 | mS | ±1%±0.02mS | 0.01 |
CT二次阻抗 | 0.1～50 | Ω | 1%+ 2个字 | 0.01 |
电压 | 5～600V | V | 0.5% x 读数 +5个字 | 0.1V |
电流 | 0.001～6A(可扩展) | A | 0.5% x 读数 +5个字 | 0.0001A |
有功功率 | 0.005～3600 | W | 0.5% x 读数(PF=1) | 0.1W |
无功功率 | 0.005～3600 | VAR | 0.5% x 读数(PF=0) | 0.1Var |
频率 | 45～65 | Hz | 0.02Hz | 0.01Hz |
相位 | 0～360 | ° | + 0.1° | 0.1° |
无线通讯距离： 1000米（开阔地）
选用无线中继器通讯距离：2000米（开阔地）
